發布時間：2021-09-11 10:18:06
佛山市高明區屬亞熱帶氣候區，日照滿意、雨量充沛、氣候溫文而濕潤。地勢以山區為主，六山一水三分田。每年春季的二三月份，冷空氣走后，暖濕氣流敏捷反撲，氣溫回升，空氣濕度加大，一些嚴寒的物體外表遇到暖濕氣流后，簡單發生水珠，出現所謂的“回南天”等氣候返潮現象。2008年和2009年，我局相繼在“回南天”期間，發生兩起10kV電纜分支箱電纜終端受潮接地短路，然后導致分支箱氣室損壞作廢事端。為此，我們進行了深人的探討與剖析，對電纜終端密封、分支箱基礎規劃、箱體通風進行了防潮密封改進，至今未出現同類事端。
1.兩起電纜分支箱故障概略

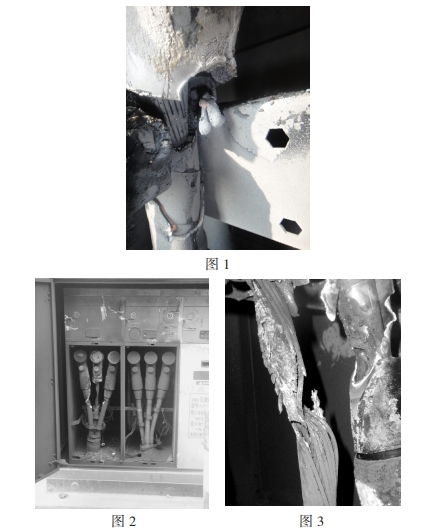

2008年3月24日，回南天，富灣站富油乙線速斷跳閘，位于戶外的一臺電纜分支箱發生短路爆炸（如圖1),601開關出線電纜倉門嚴峻熏黑，翻開后發現A相電纜終端應力錐焚毀，纜芯熔損,開端剖析主要為施工工藝粗糙,形成電纜終端電場畸變嚴峻，同時纜身緊靠固定用金屬支架，在箱內潮濕環境下發生長時間閃絡放電,最終絕緣破損接地短路,將出線套管炸壞，形成氣室漏氣，分支箱作廢。
2009年2月15日，回南天，仙村站孔堂線在經歷了長達18分鐘的間歇性接地后速斷跳閘，重合不成功，K5013-0003X電纜分支箱601開關B相進線電纜終端應力錐處首要短路燒毀（如圖2）。據分支箱鄰近商鋪店主反映，箱內曾持續宣布嘩啪的響聲并冒煙，畢竟傳出爆炸聲音。經開端剖析，事端原發點為B相應力錐尾部，由于密封不嚴，硅脂固化，在工作環境濕度較大的情況下出現凝露，水氣進入纜芯，導致絕緣強度損壞發生爬電。畢竟由間歇性接地發展到三相短路（如圖3)。此次故障相同導致分支箱氣室破損走漏，分支箱作廢。
2電纜分支箱防潮的幾個要害要素
概括上述兩起電纜分支箱故障，都有一個共性的問題，便是分支箱屏蔽型接頭應力錐尾部為故障原發點，該部位處于電纜半導電層的結尾，電場最為會集，一旦由于工藝或產品功用原因?qū)е旅芊獠粐?，加上環境濕度較大時，水氣就會經過應力錐與接頭間的氣隙向主絕緣侵犯,畢竟發生爬電現象,然后發展成接地短路。下面，我們從四方面評論電纜分支箱防潮的幾個要害要素。
2.1應力錐的長度要滿意長，縮短功用要好
對比發現，兩起故障分支箱電纜接頭均為同一廠家出產的產品，且在相同部位-應力錐結尾首要出現放電短路。其間故障電纜接頭應力錐錐管長度與其它產品（如圖4右側)比較特別短，不到其二分一，且原料較硬，絕緣密封功用較差，水氣較簡單人侵到主絕緣層。然后導致爬電距離缺乏簡單發生沿面放電，另一方面也簡單發氣憤隙引發部分放電。
2.2硅脂優異的密封功用
事端分支箱電纜終端所運用的硅脂密封功用不良，故障發生后，當拆撥其它兩相電纜頭時，由于硅脂出現干枯粘結(如圖5)，需求多人合力才華撥出，可見硅脂已不能起到光滑防潮與絕緣的效果，不能與電纜頭同“呼吸”，彈性功用大為下降。
現在，國產電纜附件用硅脂由于配方原因，產品質量與功用不佳，硅脂運用時間長會發生固化，且簡單被硅橡膠吸收，硅脂固化或被吸收后，其填充功用將下降，電纜終端發生沿面擊穿的可能性大大添加，喪失了應有絕緣密封及防潮、填充效果。
2.3分支箱基礎要滿意高
據了解，電纜分支箱基礎高度在典型規劃中廣泛未作過多的要求，僅要求基礎做好防水或滲水規劃，而在施工過程中，施工單位往往出于成本考慮，僅在電纜井上簡略升高約5公分，隨意將分支箱固定了事。由于城市建設快速，大部分大街排水系統跟不上形勢發展，城市或工業園區分支箱往往由于積澇面對被雨水浸漬的危險。經比較發現，分支箱基礎抬高至平水50公分以上，溝內堆集的潮氣會大為減少,然后下降侵犯分支箱內潮氣的壓力。
2.4改進分支箱風口規劃
經過加大設備通風口添加空氣流通，下降設備內部的空氣濕度，完善設備底部的密封處理，避免電纜溝內水汽進入設備箱體內部。改進噴涂工藝，加強箱體通風效果，以達到綜合有用的增強絕緣和密封效果。
為此，我們在恒威線該類型分支箱外殼進行了改進，恰當擴大了上下通風口面積，通風口選用夾層規劃，添加了內護板，減輕了橫向風雨對分支箱進水受潮的影響。經檢測對比，改進風口規劃后的分支箱箱內濕度下降約8%，空氣流通明顯增強，箱內無明顯的水珠堆集，工作環境大為改進。
3結論
綜上所述，在南邊濕潤的工作環境下，電纜分支箱能否安全可靠工作，要害在于電纜終端接頭設備及密封處理是否出色，應力錐產品質量及設備工藝對電纜屏蔽層末端電場處理最為要害，同時也是分支箱防潮功用的要害要素，其次是分支箱通風和土建基礎規劃，要合適南邊濕潤的環境，分支箱選址盡量考慮干燥及清潔的場所，以提高其防潮功用。
